功能说明

XS4150B 是一颗带关断模式的单通道音频功放 IC。在 5V 输入电压下工作时，负载（ 4Ω）上的平均功率为 2.5W，且失真度不超过 10%。而对于手提设备而言，当使能信号作用于关断端时， XS4150B 将会进入关断模式，此时的功耗极低。

• XS4150B的应用电路简单，内置了反馈电阻，比市场上的4150节省了外围器件；
• XS4150B内置了独特的抗RF干扰电路，其单端架构比一般的差分架构抗干扰性能更好；

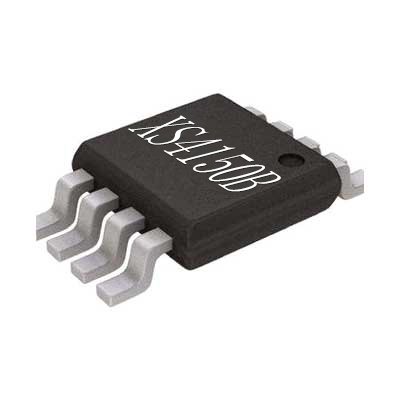

• XS4150B采用MSOP8封装，特别适合用于小音量、小体重的便携系统中；
• XS4150B可以通过控制进入关断模式，从而减少功耗；
• XS4150B工作稳定，增益带宽积高达2.5MHz，并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。

• 功能主要特性

  VDD=5V，RL=4Ω，Po=2.5W，THD+N≤10%
• VDD=5V，RL=8Ω，Po=1.3W，THD+N≤10%
• 宽工作电压范围1.8V—5.5V
• 优异的上掉电POP声抑制，抗干扰性能好
• 无需输出耦合电容、自举电容和缓冲网络
• 基本应用

•

  单位增益稳定
• 采用MSOP8封装
• 有声玩具
• 安防监控系统
• 低压音响系统
• 蓝牙音箱

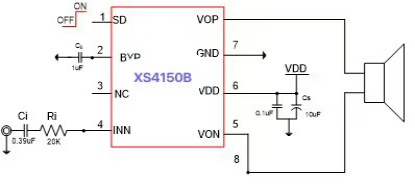

  应用电路

•
